Le systeme de Patrick Dantan
Le demon du bricolage me titillait depuis longtemps, mais je n'avais jamais
ose me lancer dans la realisation d'un systeme complet.
En decouvrant le site Haute-Fidelite et son forum, il y a deux ans, j'accedais a une fantastique mine
d'informations et de partage d'experiences. Ce systeme est vraiment issu du
forum. Merci a tous.
Mes regles du jeu
- facile a faire
- budget max de 10 kF, frais d'etudes compris
- arriver a un resultat global plus satisfaisant que mon systeme precedent
Les moyens utilises
- partir d'elements pas chers mais dont les qualites musicales soient
majoritairement reconnues
- lutter, autant que possible, contre les MDI (voir les recherches de Pierre
Johannet)
- appliquer un maximum des trucs et astuces par chers decrits sur le forum
- demander conseils sur le forum
Mes choix de base
- Le CD723 de Philips, LE lecteur CD pour les bricoleurs. On trouve
facilement toutes les informations necessaire pour en faire un lecteur CD
tres musical.
- Des HP large bande: les P610 Diatone (Mistsubichi) (apres une phase
intermediaire avec des Fostex FE103S tres enthousiasmants). Le choix du baffle plan a d'abord ete fait par facilite de
construction (je n'en avais jamais ecoute avant), puis j'ai ete seduit par
les resultats obtenus et j'ai donc persiste dans cette formule.
- Les chips TDA7294 de Thomson pour l'ampli.
- Tout le cablage en fil d'argent (0.5mm) nu autant que possible. Du wrapping plutot que de
la soudure autant que possible.
Mes choix plus originaux

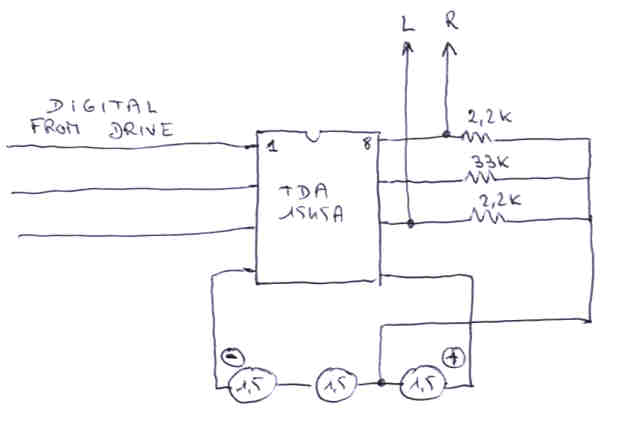

- Pour le lecteur CD, sortir le convertisseur (TDA1545A), l'alimenter sur
piles, et supprimer l'ampli OP. Recuperer le bloc de lecture laser et faire
un chassis maison.
- Pour l'ampli, une alimentation sur piles.
Pour en arriver ou?
Un systeme a moins de 5000F, sans grosse difficulte de
realisation (pas de calculs ni de reglages), avec un WAF inimitable
et qui fait, me semble t-il, de la bien bonne musique.
De la bien bonne musique? (ou le shadokopipotron)
J'apprecie beaucoup la scene sonore, profonde, precise et aeree ainsi que les sonorites
qui me semblent subtiles et variees. Selon
les enregistrements on peut avoir l'impression que le systeme a change, ce
qui me semble le signe d'une bonne transparence. La dynamique et la rapidite
sont excellentes (avec des piles qui l'aurait cru?), la definition aussi, et on
conserve une bonne coherence meme sur les grands orchestres.
Le points faible evident est au niveau du grave, ne descendant pas tres bas et manquant un peu de tenue
(faute aux TDA7294). Mais pour la taille de la piece (~ 10m2), son niveau me semble parfaitement
adapte.
And now ...
Le Shadokocedar
Nom donne au prototype du lecteur CD par notre charmante amie Violaine.
Certes, le look a evolue depuis, et certains disent encore "c'etait mieux
avant". En voici la version definitive.
Plus
de details

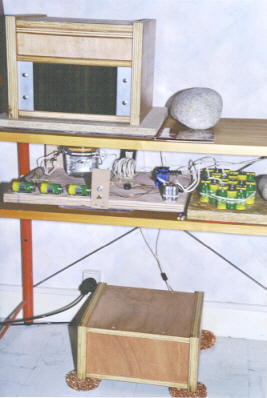

Le Shadokozampli
TDA7294 alimentes sur piles. Une puissance d'environ 8W. Un budget piles
d'environ 35F/mois pour une moyenne de 2 heures d'ecoute par jour. Le
convertisseur du CD (en haut sur la photo) est sur la meme planche que l'ampli.

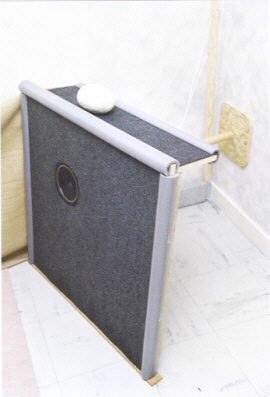

Les P610 en panneaux
Panneaux sables (45mm d'epaisseur de sable), de 80x80 cm et un replis de 20cm
en haut et sur un cote. Reposent au sol sur une bande de liege.
Plus
de details

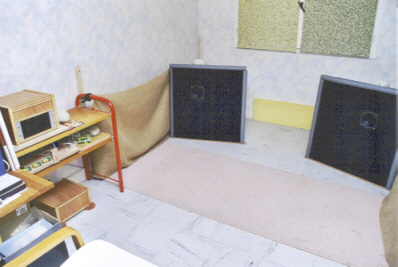

Quelques autres details de mise en oeuvre
- Une mousse amortissant phonique sur les vitres derriere les panneaux

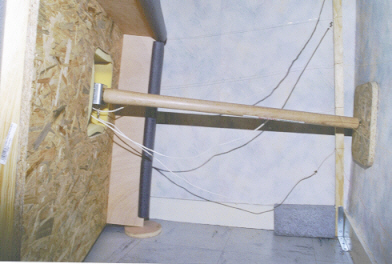

- Les liaisons ampli-HP (Ag nu) sont suspendues a des "poteaux"
- Le drive et l'ampli reposent sur des coussins gonfles d'air
- quelques galets par-ci par-la pour attenuer les vibrations
