« Toute membrane de haut-parleur fonctionnant sans séparation entre l'onde avant et l’onde arrière, ne peut rayonner des sons de fréquences basses ; il se produit en effet un court-circuit au bord de la membrane nue et, la pression acoustique rayonnée est très faible ; c'est pour cette raison qu'il est d'usage de monter le haut-parleur sur un écran plan de grandes dimensions susceptible de séparer l'onde avant de l'onde arrière.
Pour être efficace, cet écran doit être plus grand que la demi-longueur d'onde du son émis ; pour éviter un encombrement excessif, on monte le haut-parleur dans une botte complètement fermée, ou partiellement ouverte (bass-reflex) ; une telle enceinte présente à l'arrière de la membrane une impédance acoustique différente de celle de l'avant ; il en résulte une reproduction imparfaite dans l'extrême grave du fait d'une dissymétrie dans la charge, ce qui a tendance à amorcer un écrêtage dans la reproduction d'un son purement sinusoïdal.
La présente invention a pour objet une enceinte acoustique qui permet, avec un haut-parleur à membrane d'un type conventionnel, une reproduction plus fidèle des sons des fréquences les plus basses jusque vers 150 Hertz.
À cet effet, cette enceinte acoustique comporte deux chambres acoustiques séparées par le haut-parleur, la première de ces chambres étant entièrement close, tandis que la seconde communique avec l’extérieur par un évent chargé, qui devient émissif.
Ces deux chambres sont accordées de telle manière que les impédances acoustiques soient équivalentes. On dispose pour cela, à la construction, des paramètres suivants : volumes relatifs des deux chambres, surface de l’évent et charge de celui-ci (longueur du tube).
Le dessin annexé montre, à titre d’exemple, un mode de réalisation de la présente invention.
La figure 1 est une vue en coupe longitudinale

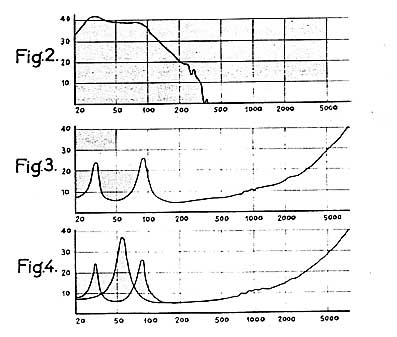

Les figures 2 à 4 sont des courbes explicatives.
(image B1)
Une telle enceinte acoustique a une courbe de réponse amplitude-fréquence, semblable à celle montrée à la figure 2.
Une des caractéristiques de cette enceinte réside dans le fait qu'elle fonctionne en filtre acoustique passe-bas.
Un des tests de bon fonctionnement de l'ensemble est donné par l'équilibre de la courbe d'impédance notionnelle du haut-parleur qui est montrée à la figure 3 ; par opposition, la courbe d'impédance que l'on obtiendrait avec le même haut-parleur, monté de la manière habituelle dans une enceinte fermée, est montrée à la figure 4.
(image B2 )
Résumé :
1- Cette enceinte acoustique est caractérisée en ce qu'elle comporte deux chambres acoustiques séparées par le haut-parleur, la première de ces chambres étant entièrement close, tandis que la seconde communique avec l’extérieur par un évent chargé qui devient émissif.
2- Ces deux chambres sont raccordées de telle manière que les impédances acoustiques soient; équivalentes. »
Ce brevet a été enregistré le 27 septembre 1968 à l’INPI.
